Cara Membuat Kabel Lan

Alat dan Bahan.
1.Tang Crimping

2. Kabel LAN

3. Konektor RJ45

Berikut cara-cara Membuat kabel LAN Staright dan Cross :

1. Kabel LAN Straight.

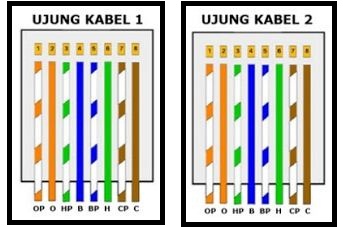

Cable LAN Straight atau Kabel LAN Staright penyusunan kabel ujung satu dengan ujung lainnya sama. Kabel LAN Straight berguna untuk menghubungkan 2 jenis perangkat yang berbeda, seperti komputer-Hub, komputer – Switch, dll

Langkah pembuatannya:

• Kupaslah kulit luar kabel UTP lebih kurang 2 cm hingga kabel yang di dalam dapat dilihat ( lihat kabel UTp speprti diatas).
• Pisahkan kabel yang ada didalam tadi satu per satu, dan luruskan. Susun dan rapikan sesuai urutan kabel Straight yaitu Putih Orange-Orange-Putih Hijau- Biru- Putih Biru- Hijau – Putih Coklat – Coklat.
• Masukkan kabel-kabel yang telah disusun ke dalam pin jack RJ-45 sesuai urutan, hingga kabel tadi tidak terliaht lagi.
• Crimping dengan tang Klem Hingga bunti Klik.

2.Cross LAN Cable.

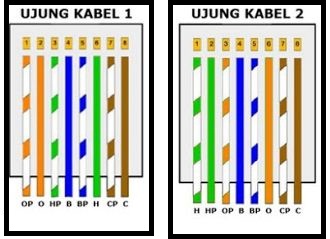

Cross LAN Cable atau Kabel LAN cross untuk penyusunan kabel berbeda antara ujung satu dengan ujung yan lainnya.

kabel Cross ini berguna untuk menghubungkan 2 jenis device yang sama secara langsung, contohnya : menghubungkan dua laptop hanya menggunakan kabel LAN cross tanpa penghubung laiannya.

Langkah membuatnya :

• Kupaslah kulit luar kabel UTP lebih kurang 2 cm hingga kabel didalamnya bisa terlihat .
• Pada kedua ujung kabel susunannya berbeda, ganti menjadi : Putih Hijau-Hijau-Putih Orange-Biru-Putih Biru-Orange-Putih Coklat-Coklat.
• Pasang ke RJ45, lalu crimping dengantang klem hingga berbunyi klik.
